Papsi DNA20 Box Mod

Recommended Posts

Mul on Evolvi DNA 30 (DNA 20) kohta küsimus. Nimelt, kui vool taha panna, kas pilt peaks kohe ette tulema või peab nuppudega ''mängima'' või miskit muud tegema. Asi siis järgmine, sain eile oma boxmodi planeeritud DNA 30 kiibi kätte. Õhtul jootsin talle bat ja out kaablid külge. Peale seda otsustasin teha nn proovikäivitamise, ühendasin bat-i minevad kaablid akuga, aga asi tumm mis tumm. Nüüd ei teagi milles asi, kardan, et kiip on p....s. Igaks juhuks võtsin ka müüjaga ühendust, soovitasid täita RMA ja saata orderi-kviitungi koopia ning vigane DNA-ga tootjale ehk USA-sse Evolvi. Nii, et tõotab tulla üks tõsine, aeganõudev ''ping-pong''.

Kohe peab pildi ette võtma, kui voolu taha saab

Share this post


Link to post
Share on other sites
No nii, nüüd on ta siis valmis! Minu esimene DIY BoxMod!


Alustama peaks vist sellest, et kusagil märtsis hakkas vaikselt tiksuma - tee ära, mis see siis on, tee ära... Aprillis läks asi konkreetsemaks, uurisin mis ja kuidas ning hakkasin vaikselt juppe tellima.

Karp:


Akupesad:


Konnektor ja kaitsmed:



DNA Face Plate ja nupud:



Evolv DNA 30 ja USB charger:



Värvid ja lakk kohalikelt autovärvi müüjatelt. Värvisin ja lakkisin aerograafiga, aga peab ütlema, et värv ja lakk jäävad küll efektsed, ent mitte eriti kuulikindel.

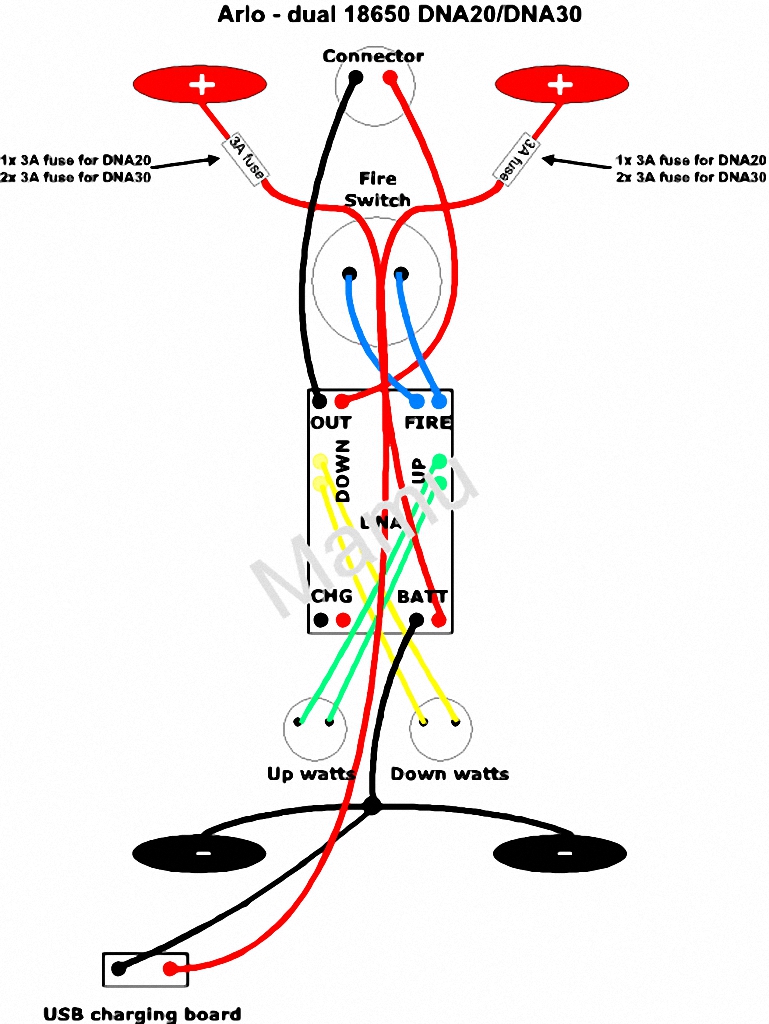

Et karbi suurus lubas, sai tehtud kahe akuga versioon.


Ehituse lõppfaasis esines ka probleeme, nimelt esimene DNA osutus vigaseks (võisin ka ise ära rikkuda). Müüja soovitas see USA-sse Evolvi saata ja lubas positiivse vastuse korral e. kui läheb vahetusse, postikulud kompenseerida. Ostsin uue DNA ja sellega on OK.

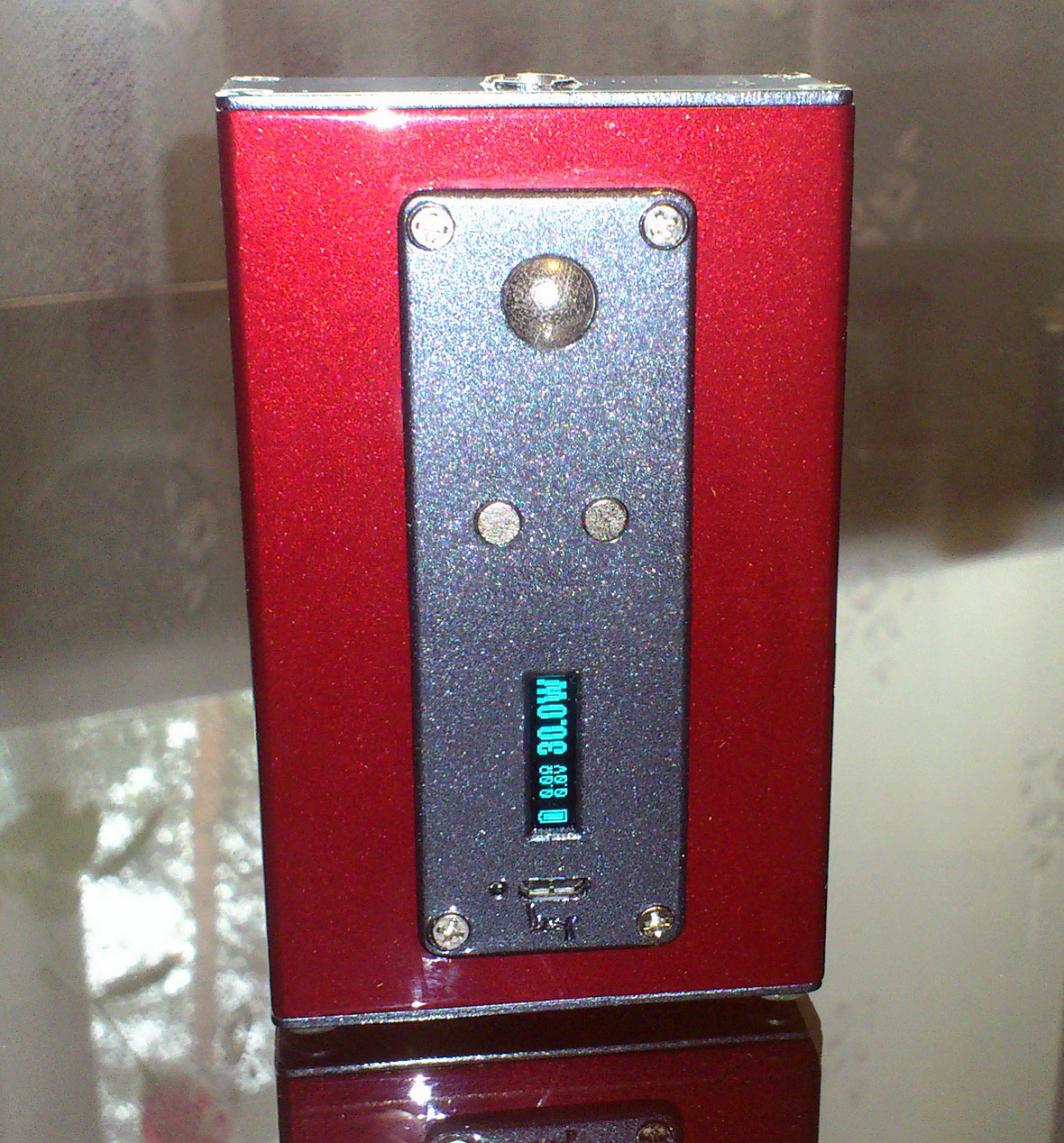

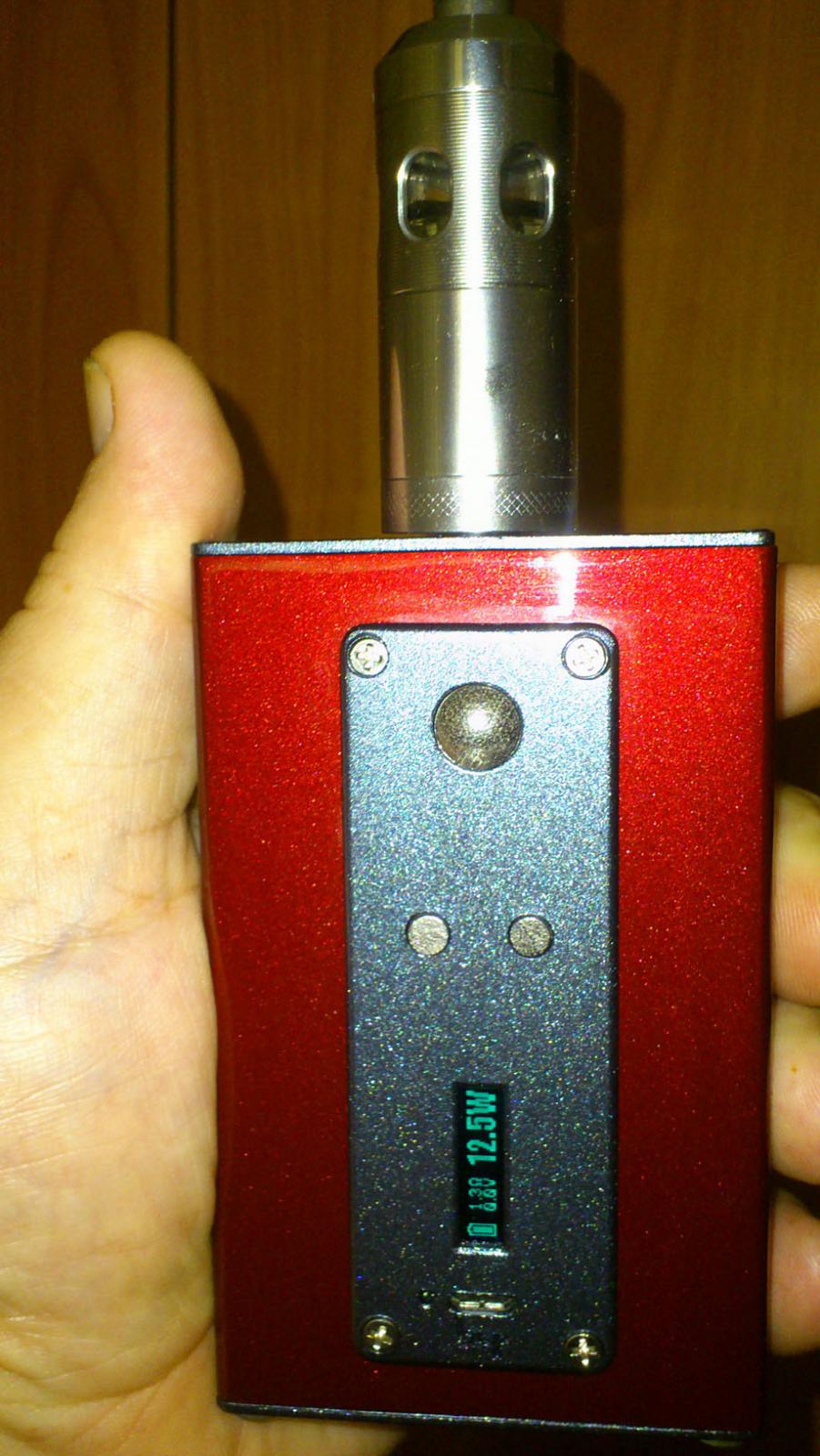

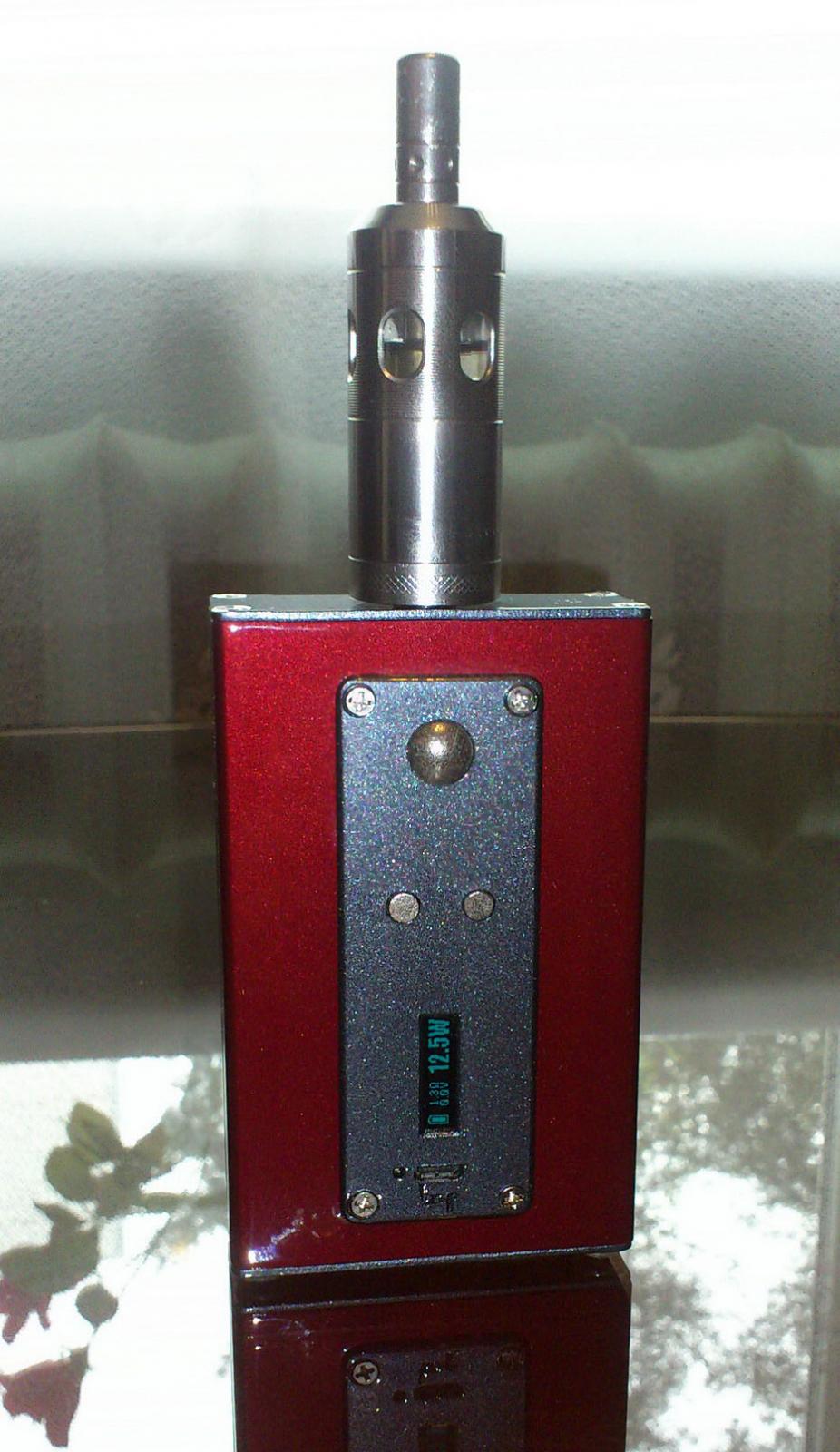

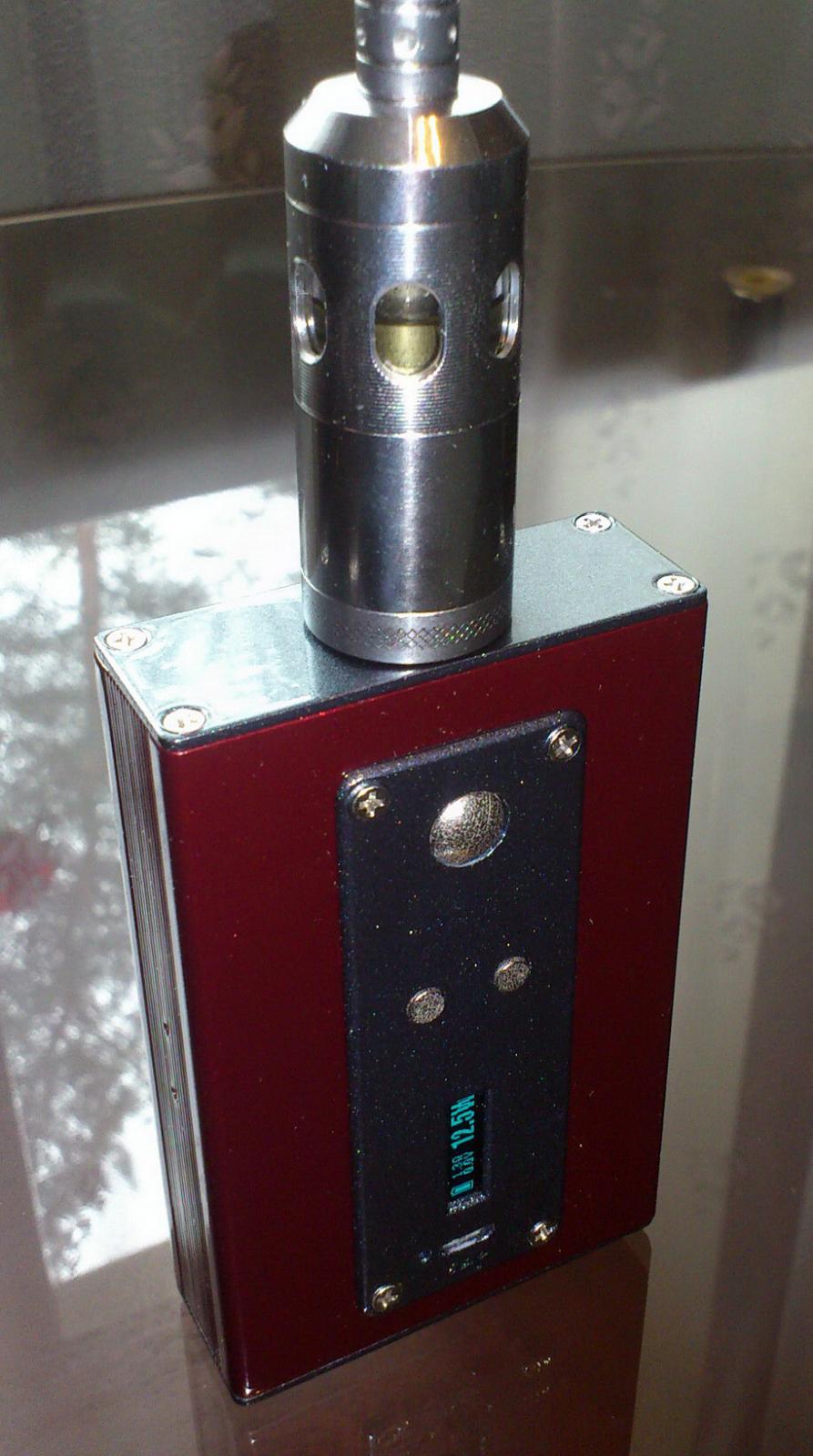

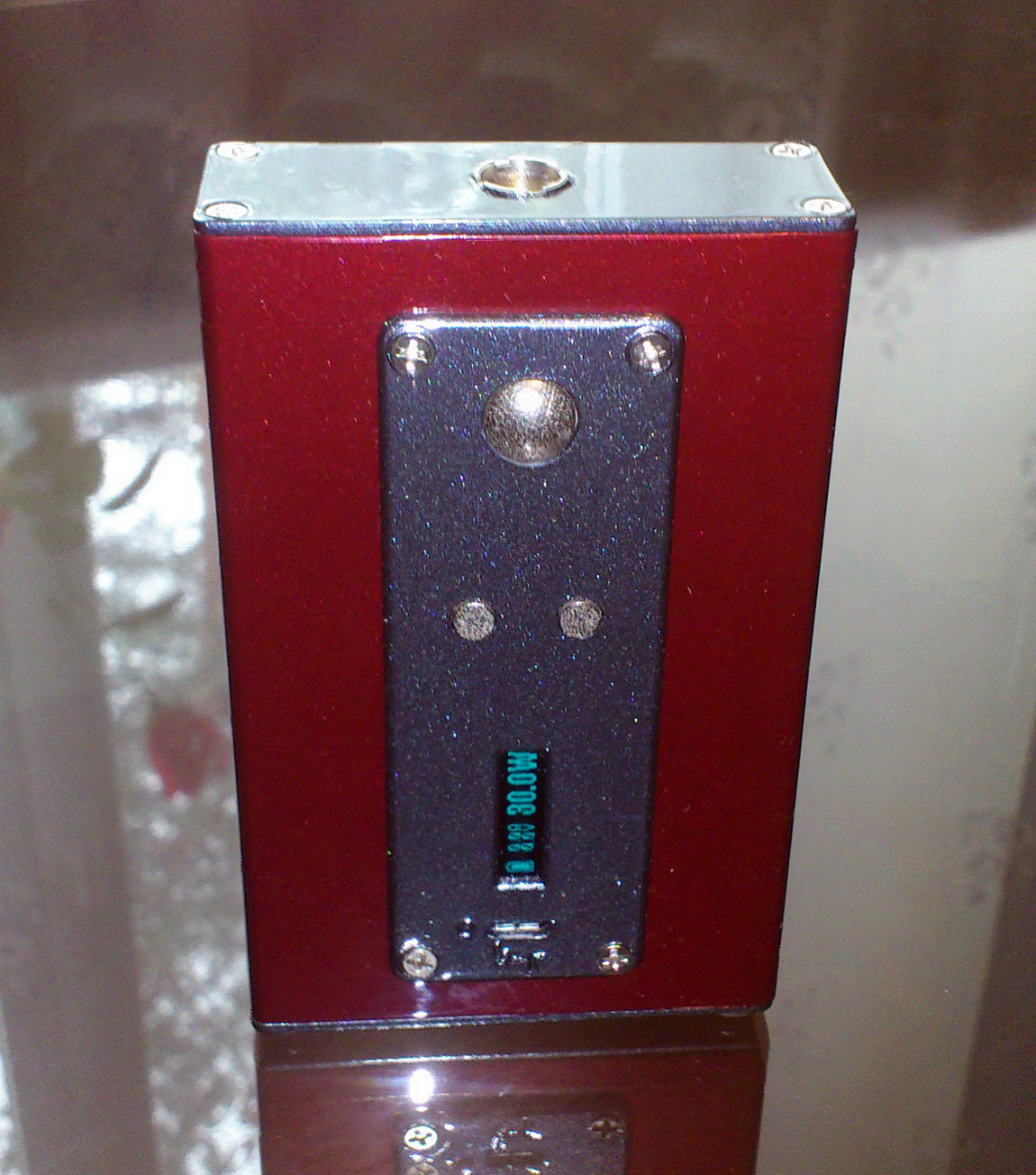

Selline ta siis sai.

post-1387-0-12587200-1401277776_thumb.jpgpost-1387-0-52671100-1401277809_thumb.jpgpost-1387-0-52998200-1401277838_thumb.jpgpost-1387-0-79767500-1401277856_thumb.jpg

Kuna kogu selle loomingulise protsessi juures tekkis hulga põnevaid ideesid, siis olen hakanud vaikselt juba uute projektide kallal nokitsema. Loodan vast suve lõpupoole ka nendest siis pilte ja kommentaare jagada.

Share this post


Link to post
Share on other sites

Mis hind tuli ?

Täpset kalkulatsiooni ei pidanud. Lõin siis mõttes kokku, kiskus soti euroraha tuuri + akud.



Äge aga mis sai selles sx350 kiibist, millest oli plaan algul see box ehitada?

Siin on nüüd küll miskit sassi läinud. Mul pole SX350-ga mingit pistmist olnud. Kuna nn. DNA Face Plate on modelleeritud Evolvi DNAle ja USB chargerile siis sai kogu projekt ka nendele rajatud.

Share this post


Link to post
Share on other sites

Rv puhul tuleks kasutada F-SW13 jootevedelikku. Veelgi parem on tavaline aspiriini tablett. Ajad juhtme kuumaks, tabletiga üle, ning tina järgi. Nina aga hoia aurudest eemal :D



http://www.oomipood.ee/product/flux-ts8/100/jootevedelik-f-sw13-pronksi-terase-roostevaba-t-jootmiseks&ac=1

Share this post


Link to post
Share on other sites

Kuidas saaks juhtme roostevaba terase külge joota - võtsin oma boxile nemesise 510 ühenduse ( + ots selle kruvi küljes seisab valatult aga teist otsa ei õnnestu kuidagi kinni joota )

http://www.fasttech.com/products/0/10003528/1260004-goot-super-soldering-flux

See vedelik toimis ideaalselt :)

Share this post


Link to post
Share on other sites

No nii... Jätkame siis sealt kuhu eelmisel korral pooleli jäime. Eelpool sai mainitud, et üks Evolv-i DNA30 kiip oli defektne või rikkusin selle ise ära. Saatsin selle mai lõpus, müüja soovitusel USA-sse, otse tootjale Evolv-i. Üllatus-üllatus, jaanipäeva paiku oli postkastis ümbrik USA-st, kus sees uus DNA30 kiip. Egas midagi, kui kiip olemas tuli asuda uut projekti ellu viima. Juuli kuluski projekti jaoks juppide ostmiseks:



Karp: Hammond Electronics 1550P, 80x55x25, alumiinium http://www.conrad.com/ce/en/product/534472/Hammond-Electronics-1550P-Aluminium-Enclosure-IP54-Aluminium-Finish-80-x-55-x-25-mm?ref=searchDetail

Akuhoidik: http://e-steamer.com/diy/battery-boxes/118650-battery-case-holder-mounting-keystone

Nupud: Tulenupp http://www.ebay.com/itm/181376480420?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

            Menüünupud http://e-steamer.com/diy/switches-and-buttons/tactile-switch-with-round-actuator-300g

510 connector: http://e-steamer.com/diy/connectors-adapters/510-battery-connector-sealed

USB Charger: http://www.bargainvapour.com/Evolv_DNA_2030D_micro_usb_charger_board_in_stock_with_bulk_discount/p1274299_11005736.aspx , algselt kavatsesin mingit odavamat hiinlast kasutada, aga need poleks karpi ära mahtunud.

Värv ja lakk, kohalikelt autovärvi müüjatelt, värvisin-lakkisin aerograafiga.



Augusti algul hakkasin ehitamisega vaikselt pihta ja nüüd on ta siis valmis.

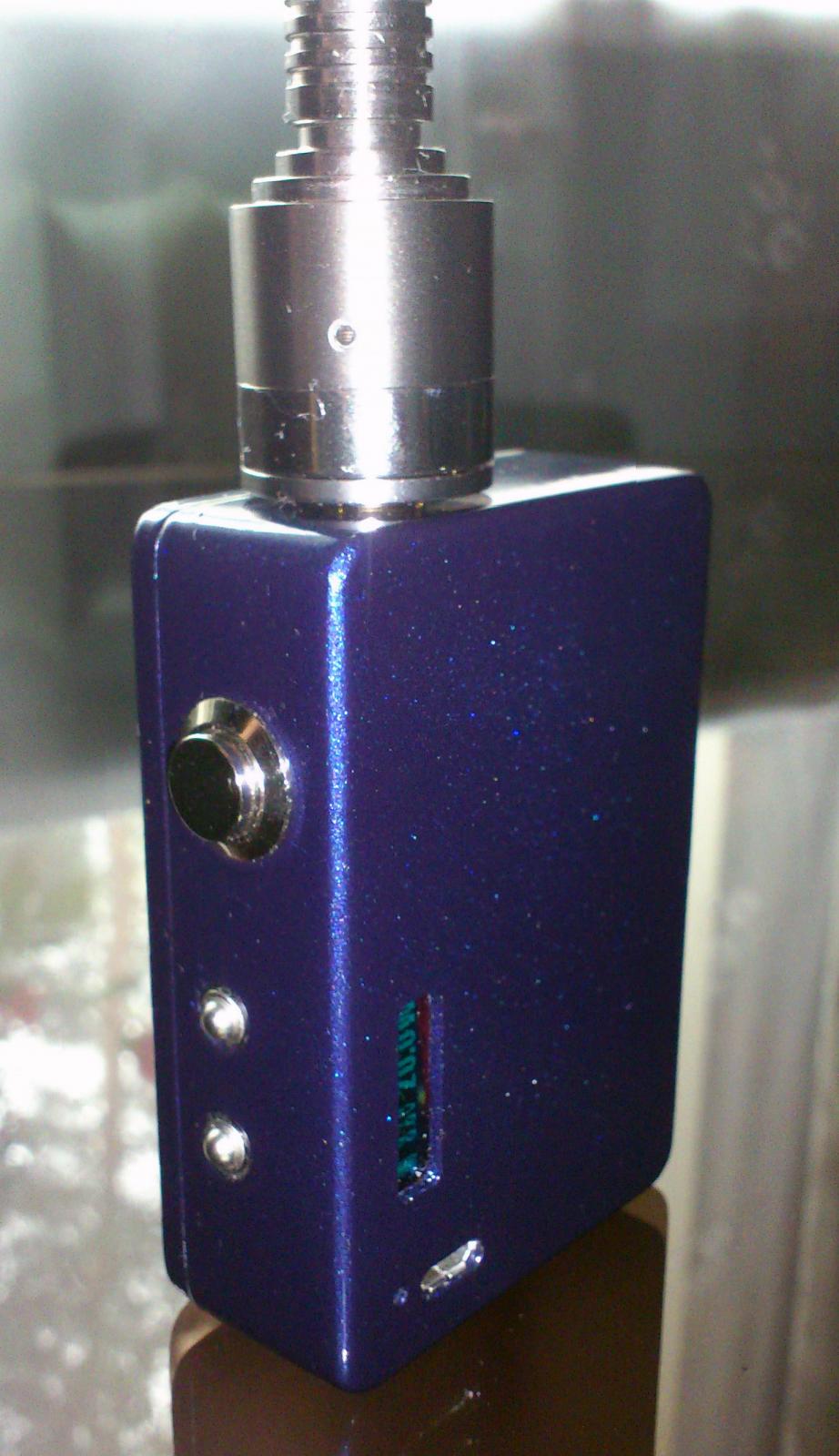

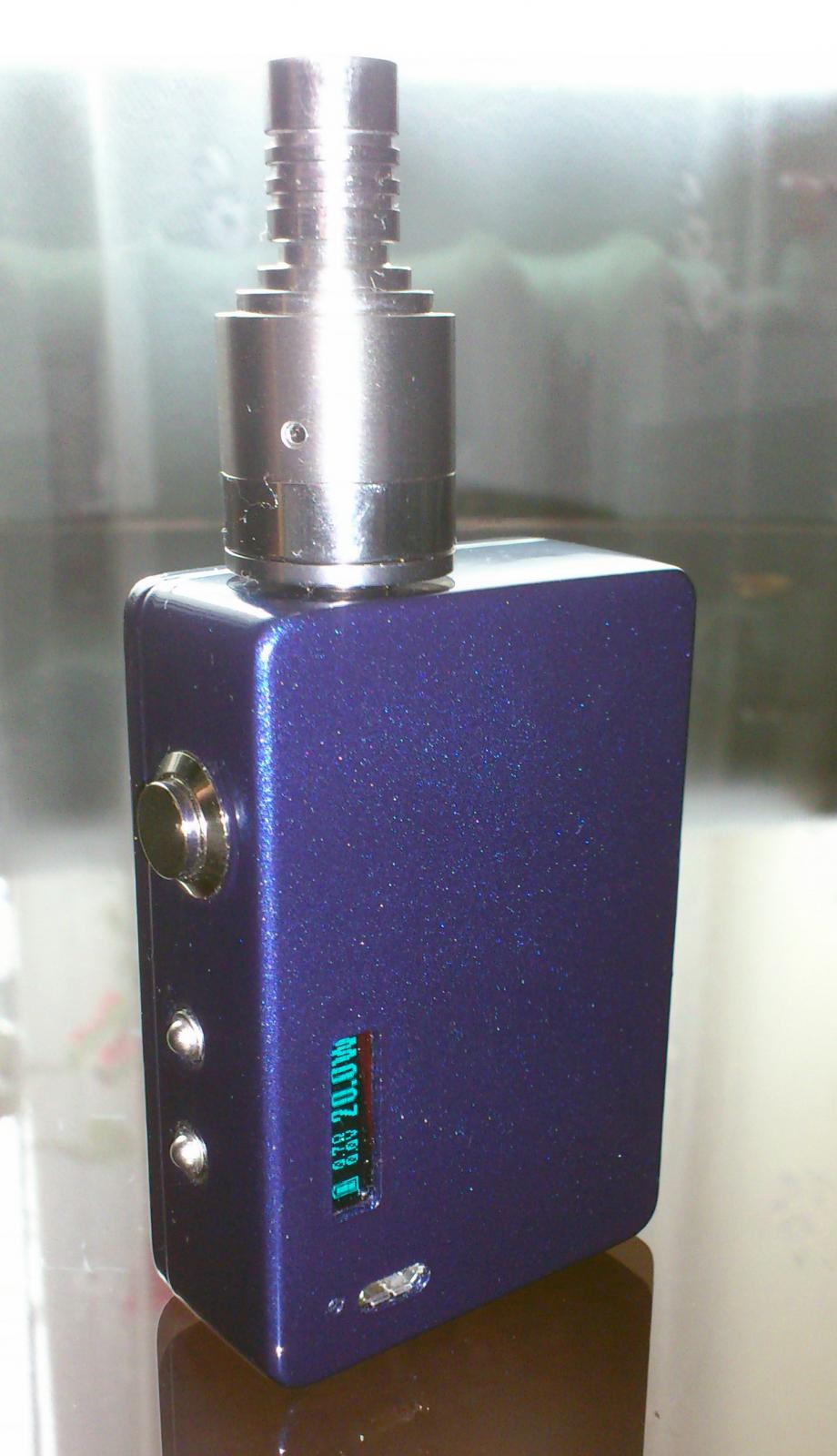

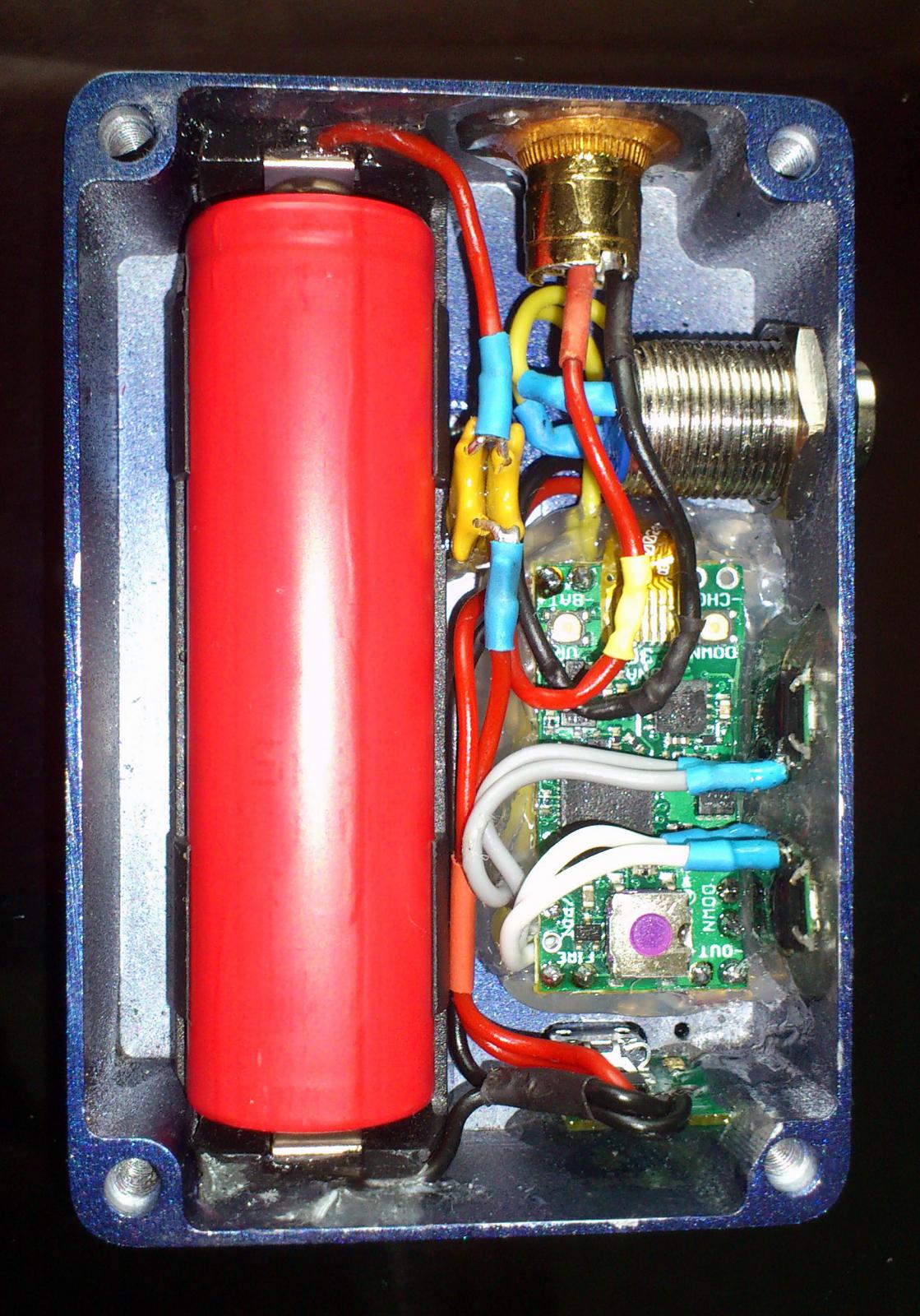

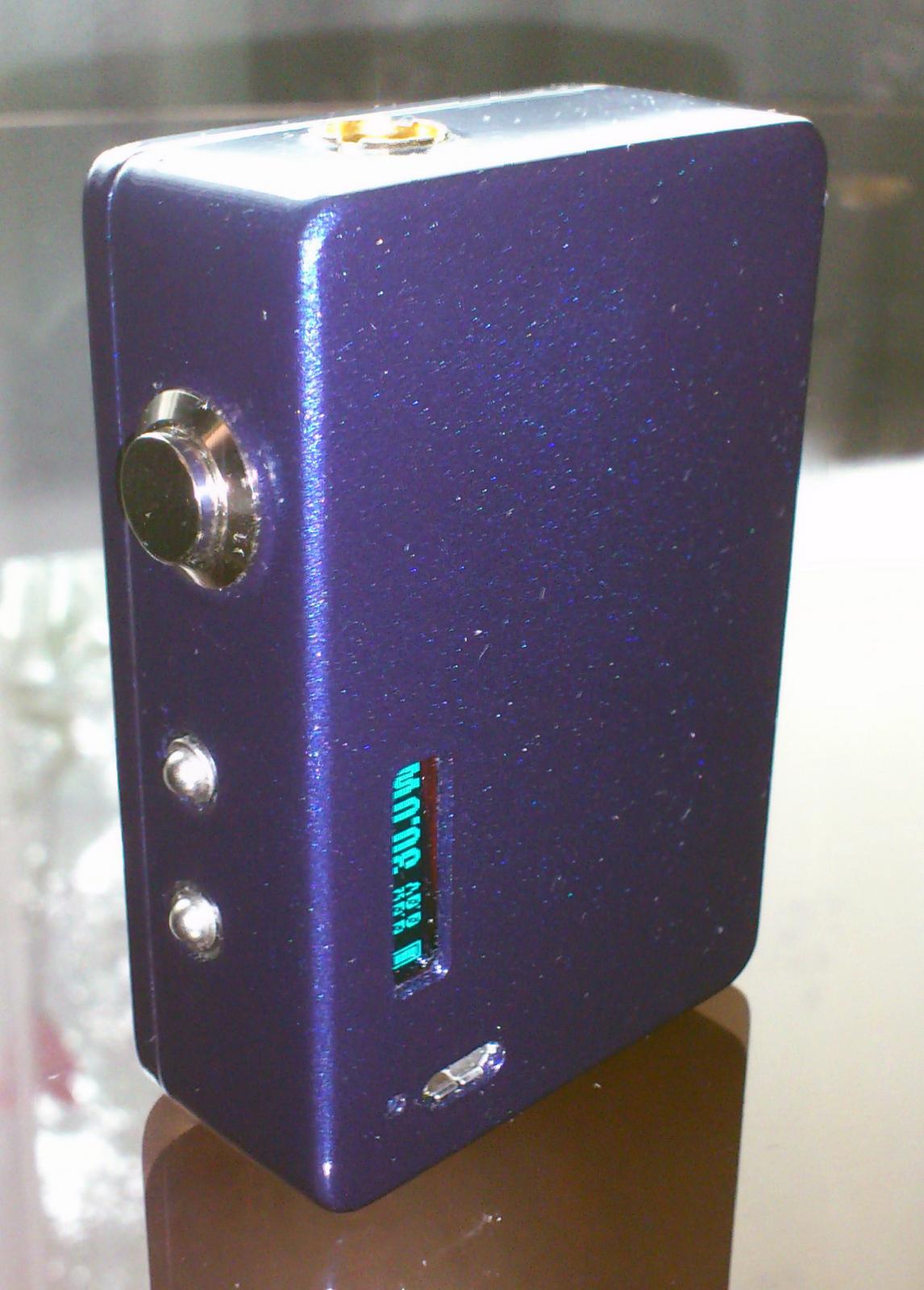

Siin ka mõned pildid:

post-1387-0-69768100-1408869345_thumb.jpg post-1387-0-88440200-1408869417_thumb.jpg post-1387-0-60129400-1408869445_thumb.jpg post-1387-0-05196100-1408869480_thumb.jpg

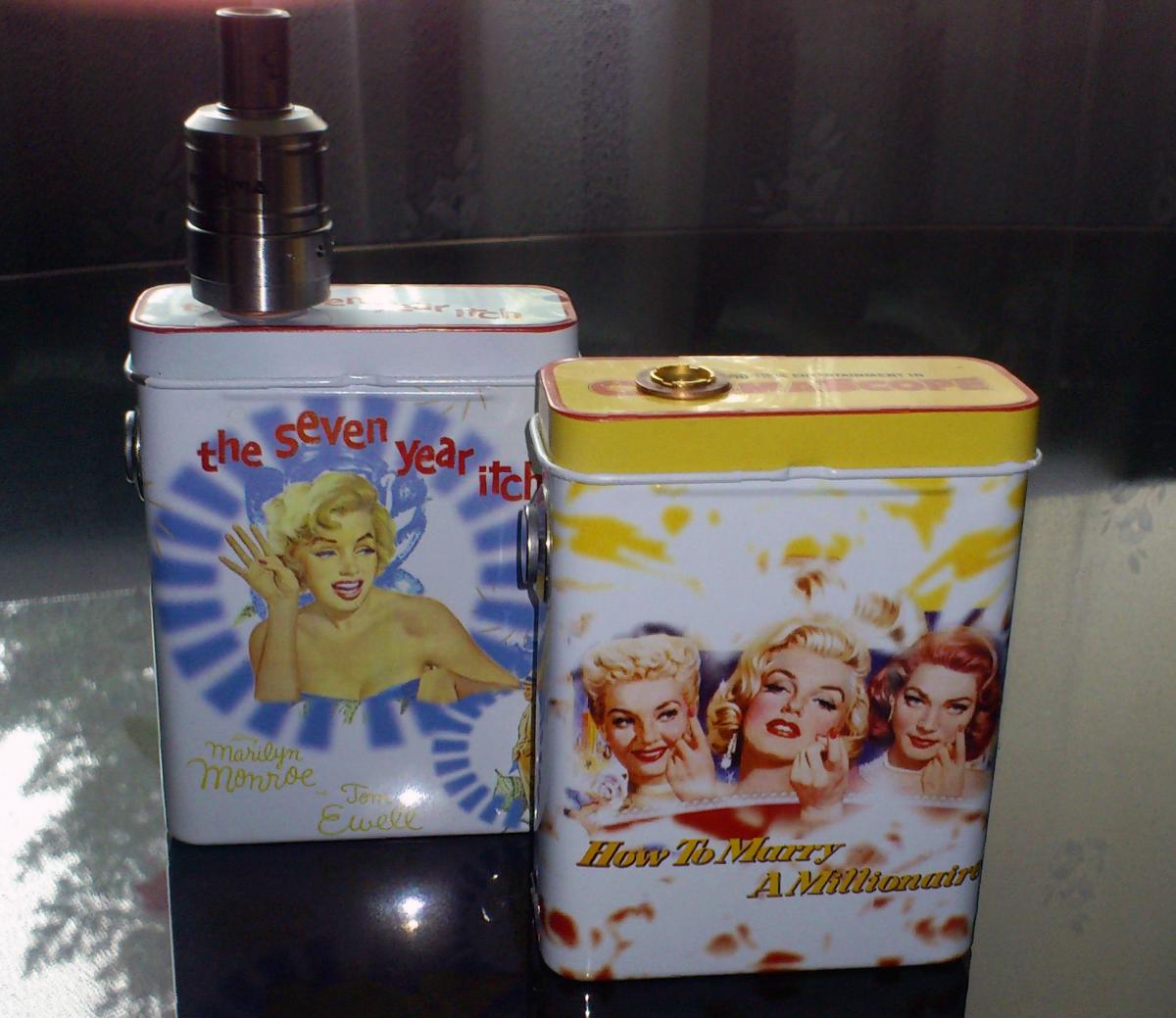

Suve jooksul sai ka paar lihtsamat boxmodi valmis ehitatud:

Karbid leidsin juhuslikult ja ostsin Mustamäe tee Fixuse poest.

Nupud: http://www.ebay.com/itm/141296308047?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

USB Charger: http://www.ebay.com/itm/400665522246?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

Akuhoidikud: http://www.ebay.com/itm/4-X-Plastic-Battery-Storage-Case-Box-Holder-for-1-x-18650-with-6-Wire-Leads-MBS-/111209437498?pt=LH_DefaultDomain_0&hash=item19e499593a kuid tundub, et need tuleb edaspidi kvaliteetsemate vastu välja vahetada.

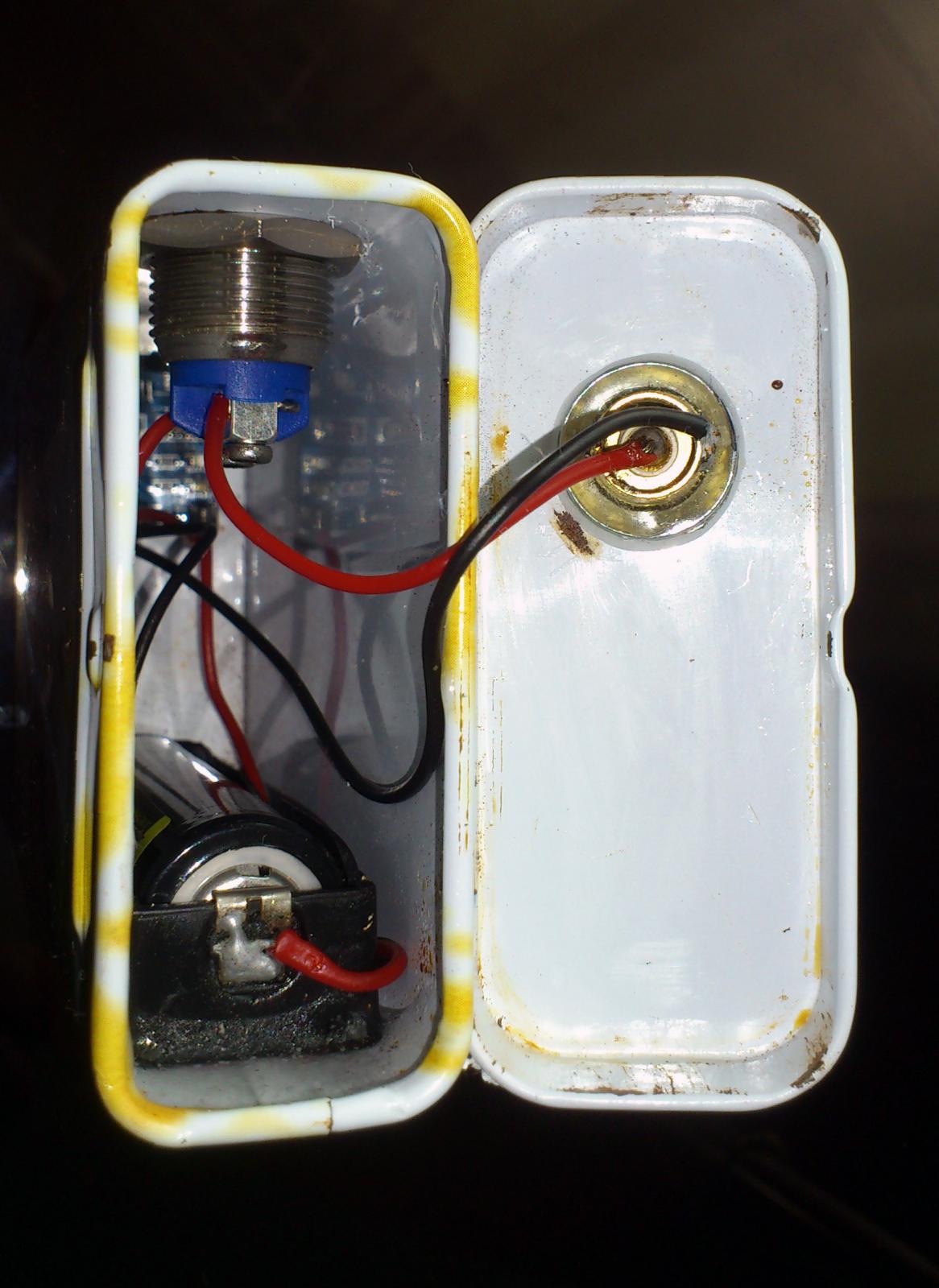

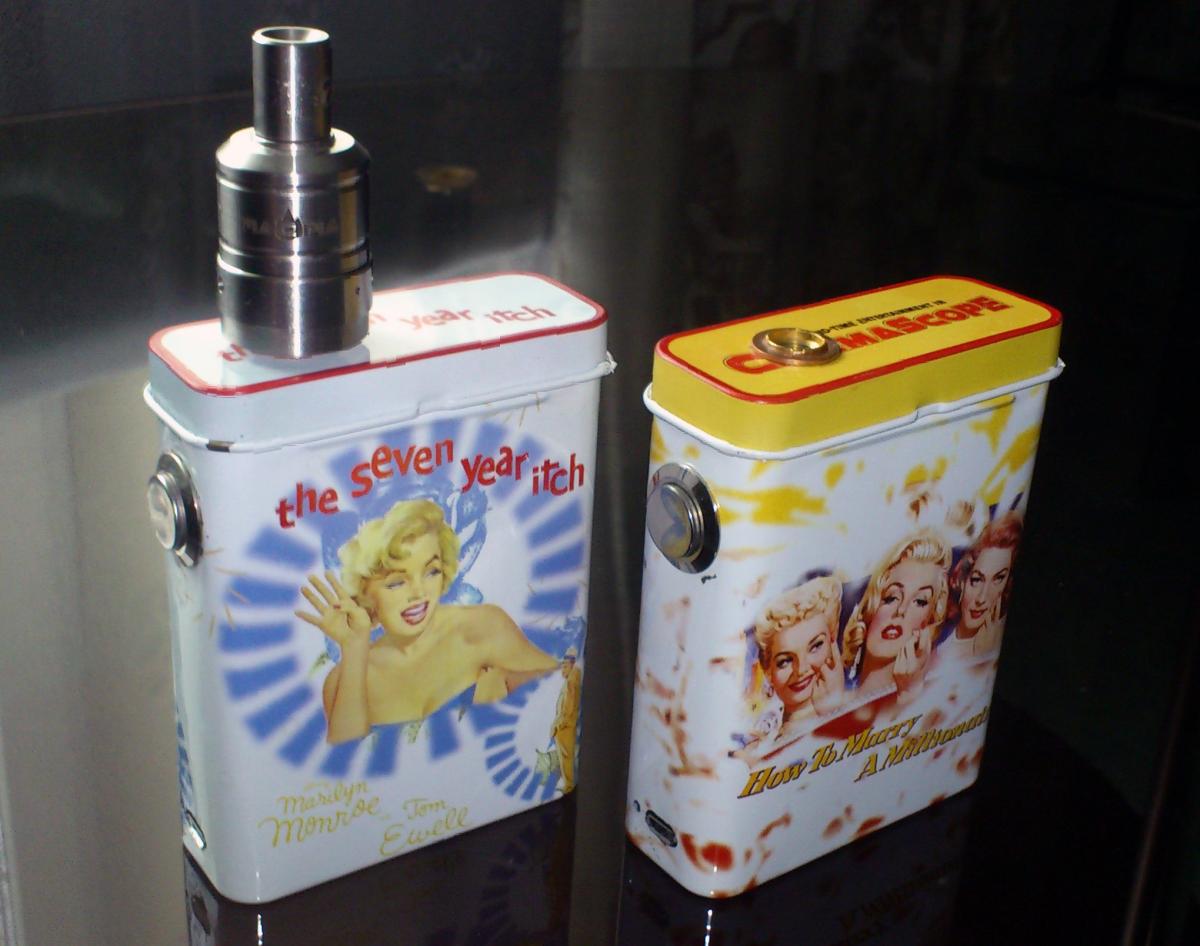

Lisan ka mõned pildid valmis boxidest:

post-1387-0-20645700-1408870910_thumb.jpg post-1387-0-38831700-1408870926_thumb.jpg post-1387-0-25696700-1408870952_thumb.jpg



Tulevikus on plaan veel üks boxmod ehitada, karp (http://www.conrad.com/ce/en/product/541621/Hammond-Electronics-1590A-Diecast-Aluminium-Enclosure-IP54-Unpainted-92-x-39-x-31-mm/SHOP_AREA_14740), nupud jne on olemas, sisse oleks plaan panna DNA30-e hiina kloon https://www.fasttech.com/products/1411/10007864/1735400 või annab keegi vihje kust soodsalt SX350 kiip hankida, äkitselt järgmine projekt hoopiski selle kiibiga ehitada.

Share this post


Link to post
Share on other sites

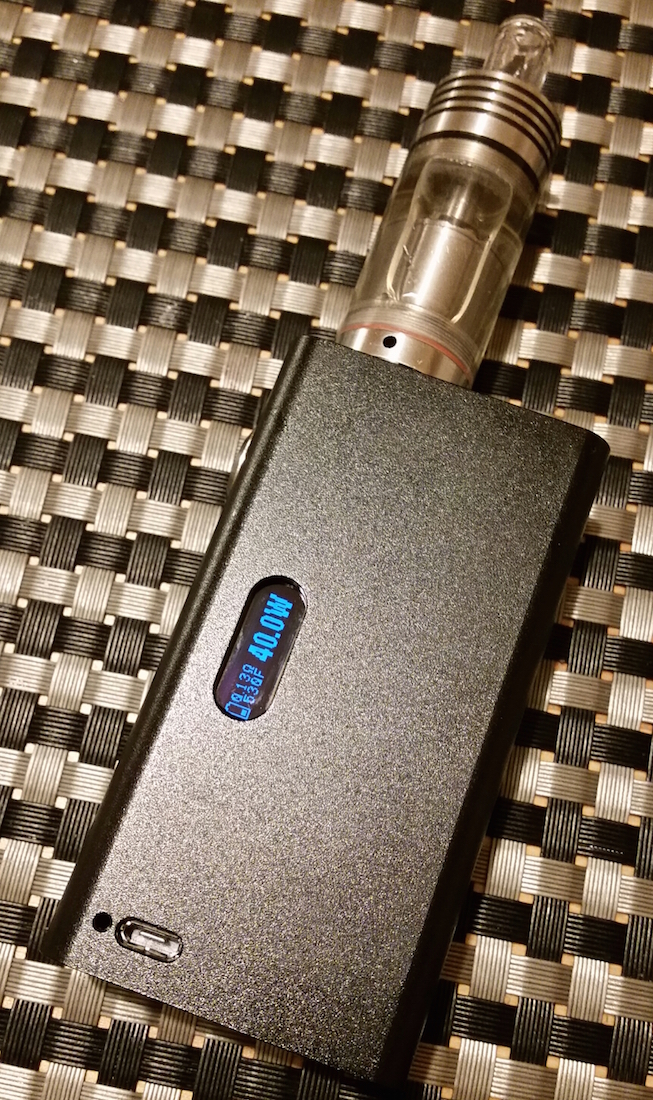

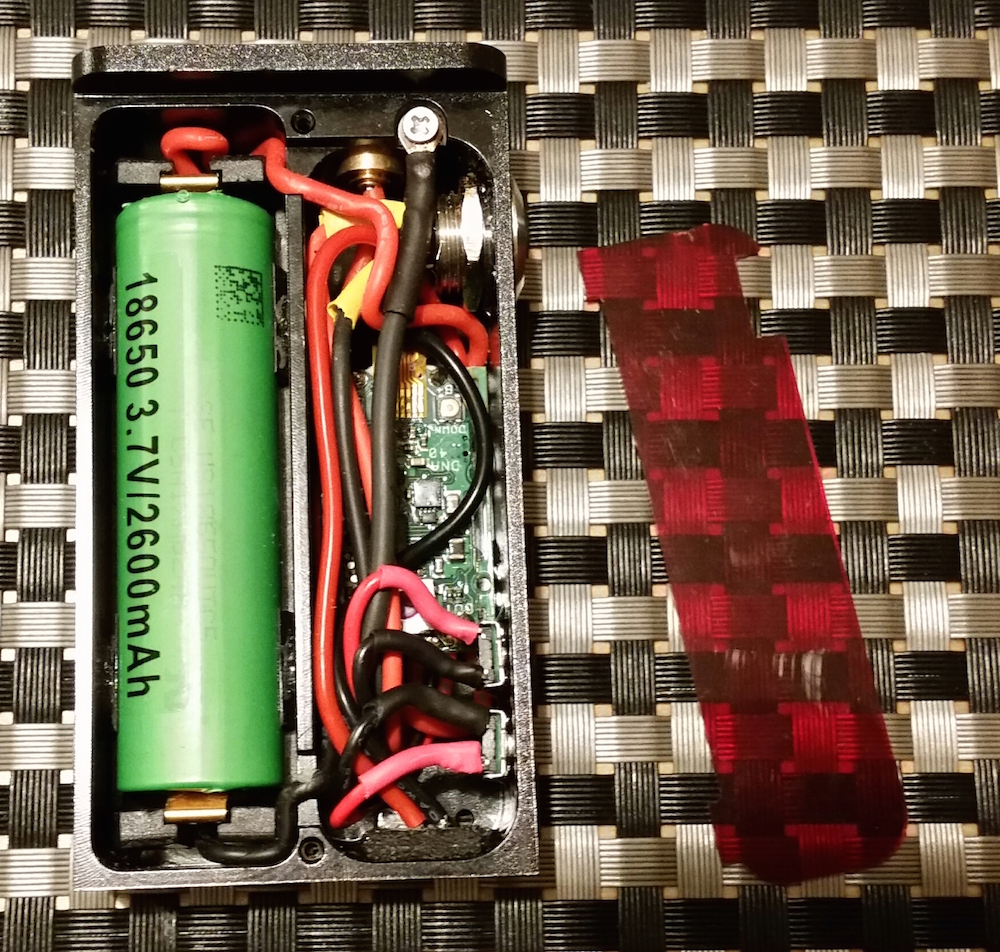

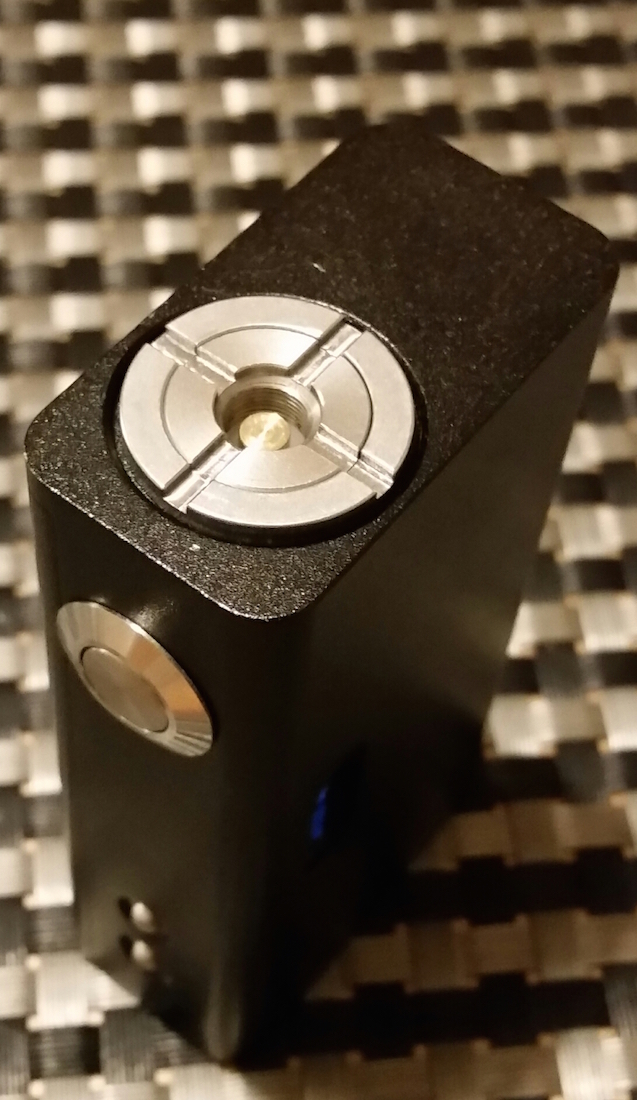

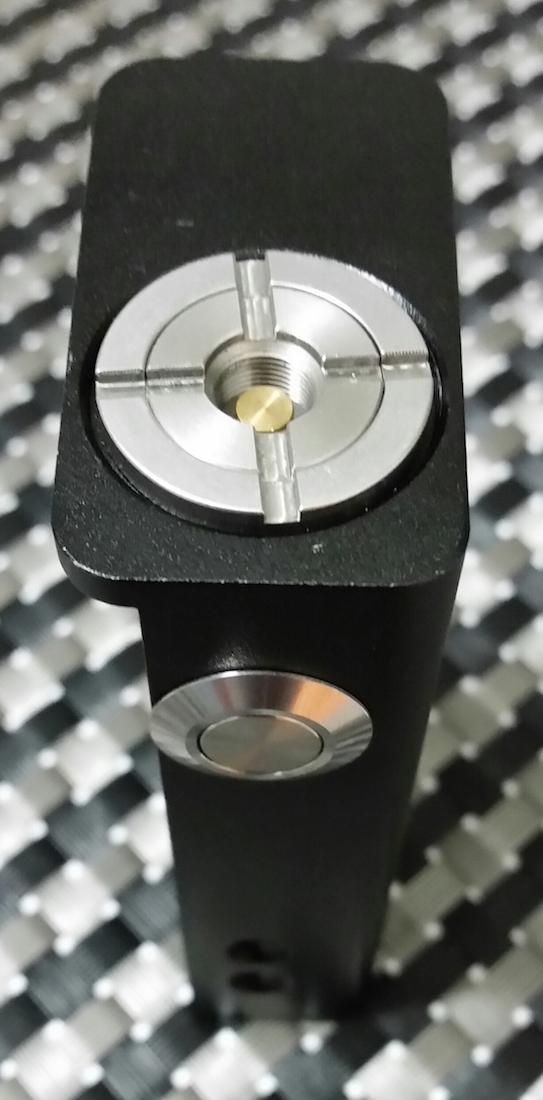

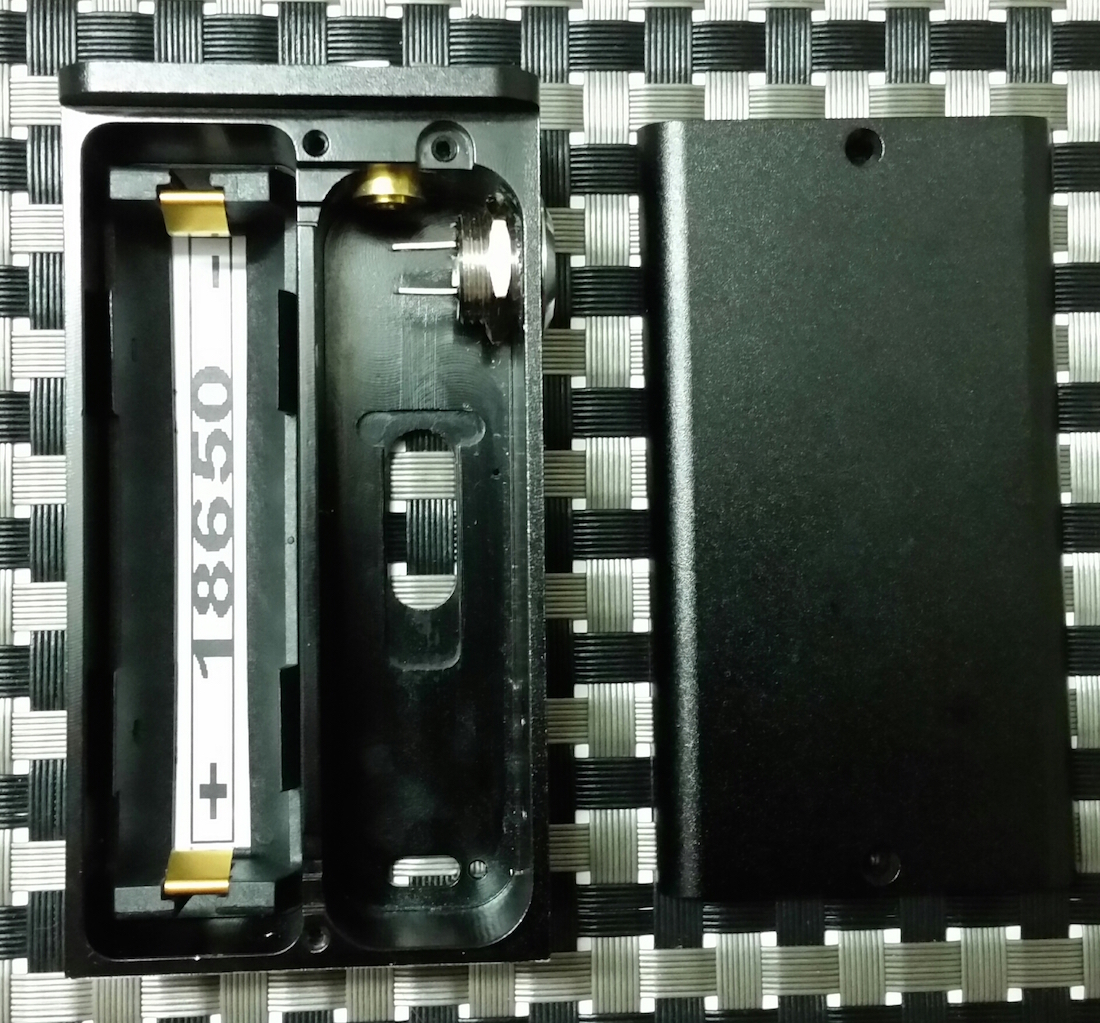

Pika juttu ei tee ja panen parem pildiseeria siia üles. Ostsin Fasttechist HANA 30 tühja boksi ja ehitasin sinna sisse DNA40 kiibi koos parimate jubinatega, mida osta on võimalik.

510 tangi liiteks kasutasin FatDaddy 510 vedruga varustatud V3 ühendust.

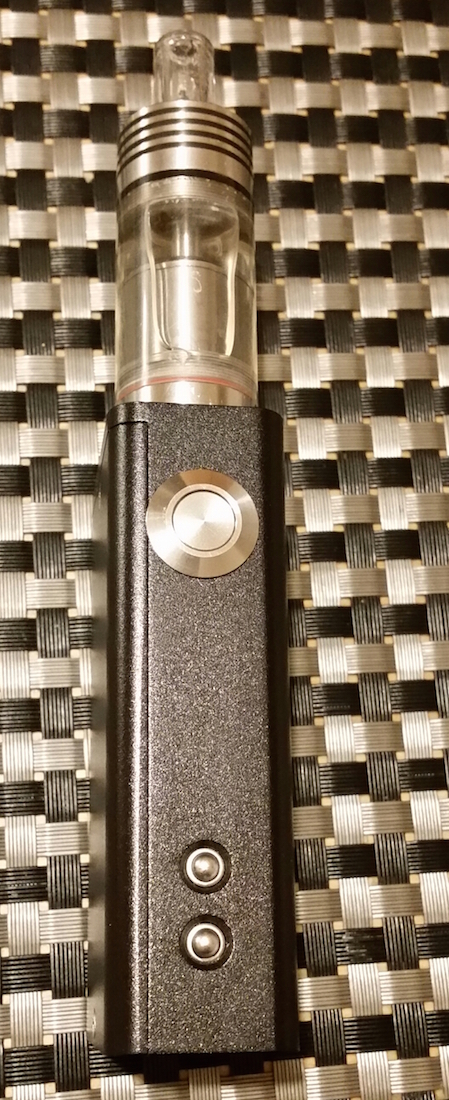

Tulistamis nupuks kasutasin Tamper-proof pushbutton 16 Vdc 0.05 A, mida kasutab ka Warppari W-Box. Ülimalt mugav ja lühikese käiguga nupp. Vajutamisel teeb pisikese kliki nagu need pisikesed miinus-pluss nupud.

Akupesaks kasutasin Keystone 1042 18650 kullatud varianti.

Korralikud AWG18 ja AWG20 silikoon kaablid.

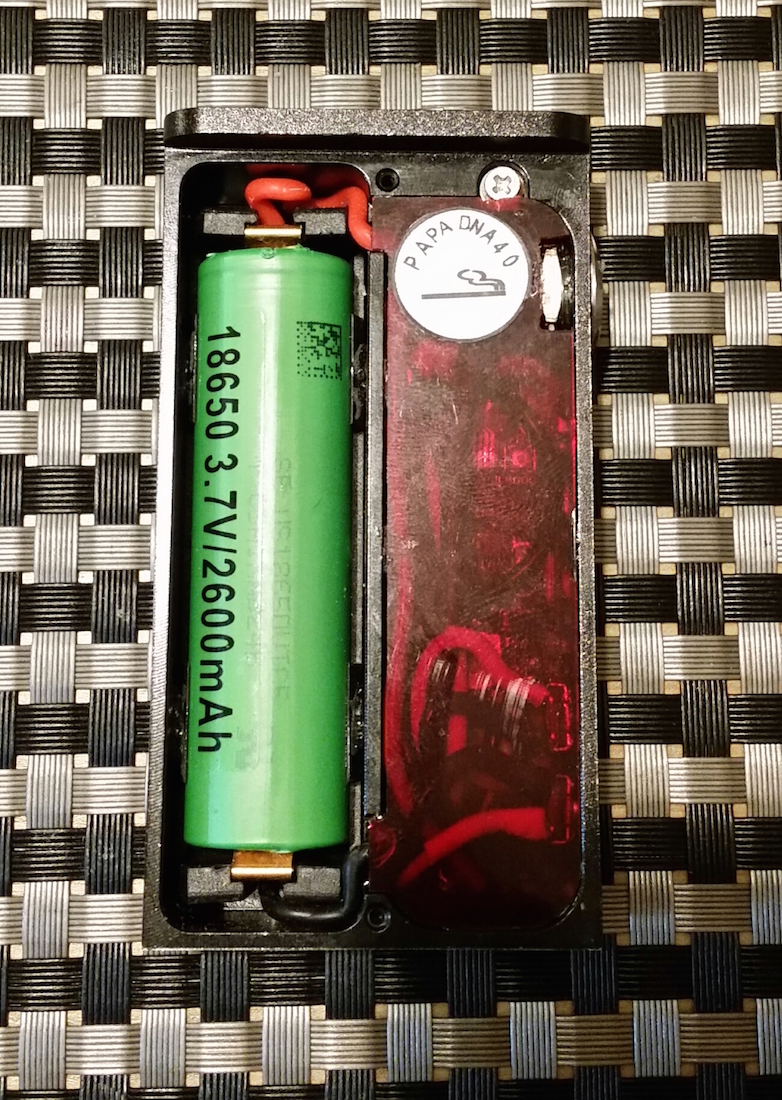

Ja kena loll kleeps ka...nagu originaalil (ullike)

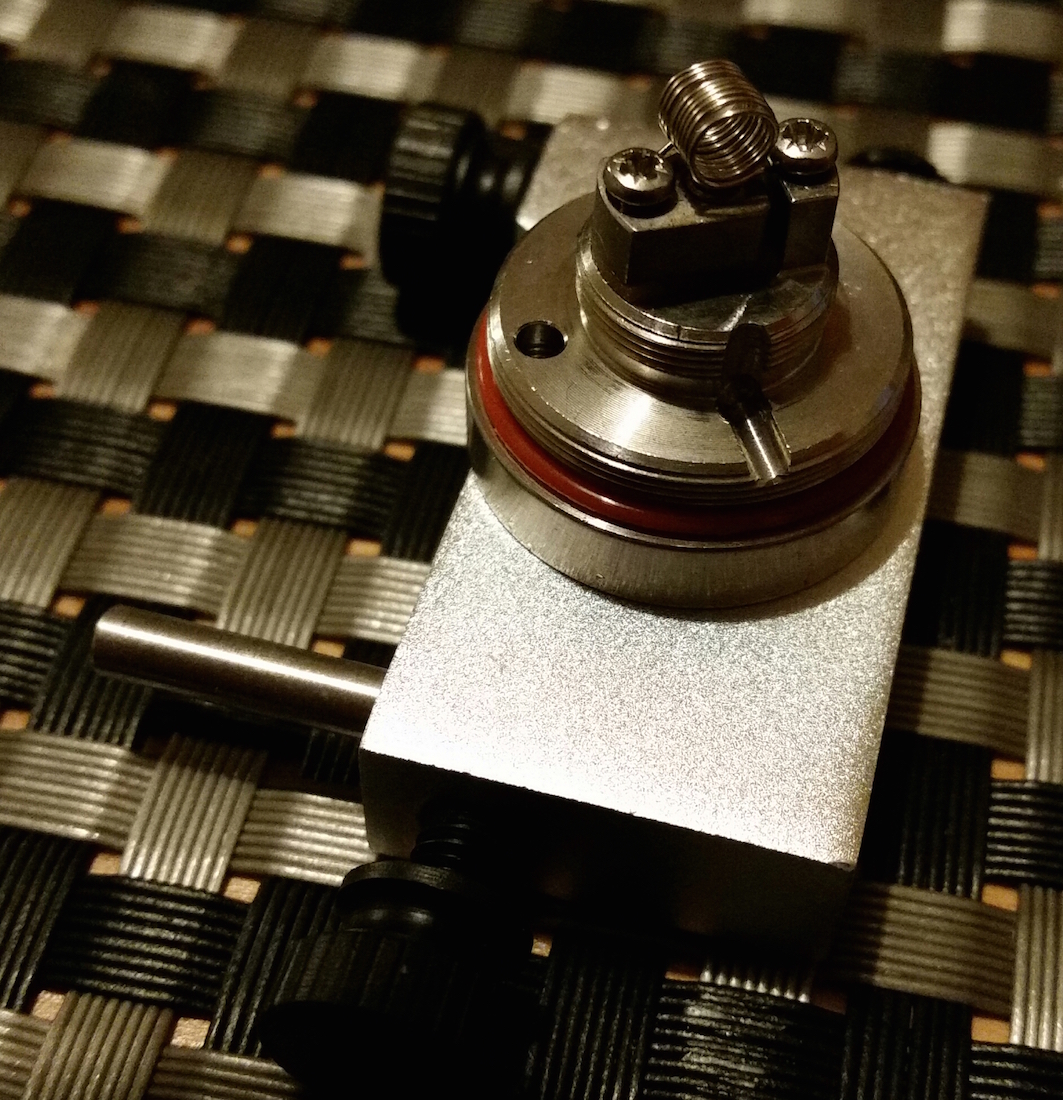

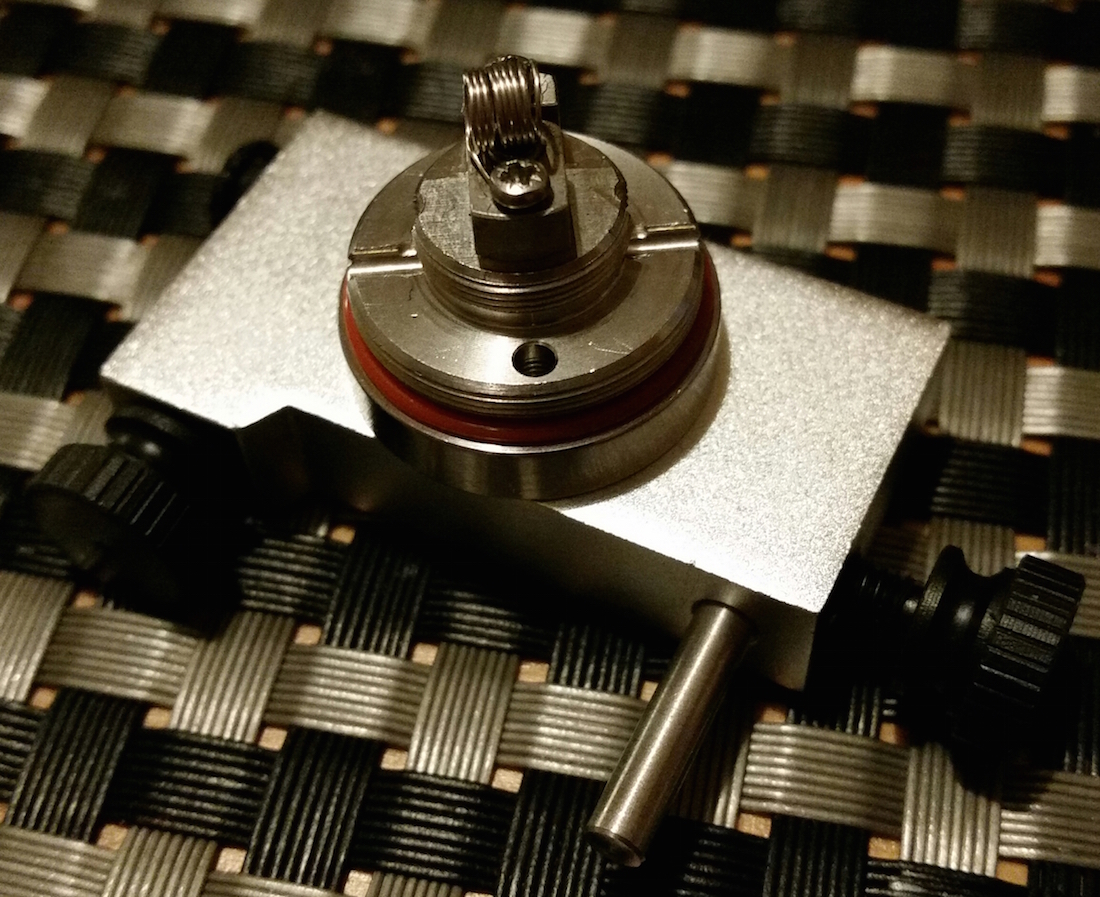

Nikel ni200 ja 0,3mm coili keeramine ei tulnud just selline nagu sooviks aga toimib. Traat on selline suhteliselt vedel ja seda ei saa ju punaseks ajada, et teda kokku suruda.







Olen ülimalt rahul ja karp on ideepoolest parem, kui seda on originaal HANA.




Ühepäeva olen nüüd seda testinud ja sain uue sony vtc5 akuga läbi luristatud 2 paagitäit. Ei oska öelda kas tarbib kuidagi vähem voolu või siis on see uuest akust tingitud......aga tundub, nagu saaks kauem kasutada, kui DNA30 kiip seda võimaldas.

Share this post


Link to post
Share on other sites

Kaua ehitamine aega võttis?

Nii 4-5 tundi.



Millega need väiksemad nuppud kinnitasid?

Epoks liimiga kõik jubinad liimitud. Akupesa, väikesed nupud, USB kiip, DNA Display, Punane kaitsekaan.



Nikli ilusaks saamiseks on keeramilise otsaga pinsetid abiks - ja temperatuuri kõrgemaks keeramine ka loomulikult ;)

Ok, ma võhik selle nikliga veel aga ideepoolest ta ei peagi olema ilus, kuna ta ei lähe punaseks?!

Share this post


Link to post
Share on other sites

Ok teen järgneva coiliga proovi. Mul on keraamilised pintsettid olemas. Ma tahtsin eelmise lausega öelda seda, et see coil ei pea olema ilus ja tihedalt keerud üksteise vastas kuna sellel puudub point....see pigem oma silmale ilus vaadata. Punaseks selles mõttes, et oleks ühtlane kuumutamine nagu kanthalil või jookseb keskelt äärtesse see kuumus/punane. Või olen ma milleski saanud valesti aru?

Share this post


Link to post
Share on other sites
